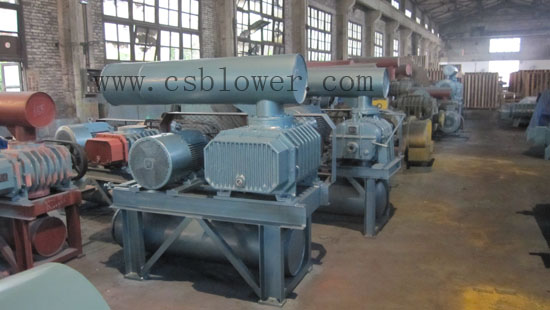

JTS150羅茨鼓風機

來源:長沙鼓風機廠發布時間:2019-07-01 16:14

JTS150系列三葉成組型低噪聲羅茨鼓風機是在引進技術產品基礎上,運用三葉、內回流、成組等國際領先技術研發的新一代低能耗、低噪聲產品。主要是優化葉輪型線,改善葉輪“齒合”間隙的內密封效果;提高鼓風機的制造精度,改善轉子間隙的均勻程度,并使之盡可能縮小,從而減少氣體泄漏,提高容積效率。JTS系列風機重點進行低噪聲技術開發,采用旋形進出口、緩沖氣腔等先進結構,葉輪擺線加工等,同時改善葉輪平衡品質,提供同步齒輪制造精度,大大降低了整機的振動和機械性噪音。JTS系列是集風機、電機、過濾器、進出口消聲器、彈性接、安全閥、止回閥、壓力計于一體,結構緊湊、功能齊全,占地面積小,大大方便了客戶現場安裝、設計維修更便利。這款風機在環境比較惡劣的場合性能方面也穩定,如滿是飛塵的水泥廠旋窯羅茨風機(用于均化庫氣體輸送)、污水處理曝氣羅茨風機、高溫冶煉爐羅茨風機等都可以經得起考驗。JTS系列也是設計院指定風機型號。風機在選型時,請注明輸送介質、進氣狀態、進口流量、升壓及環境條件;是否特殊要求,如特殊材質、特殊密封、流量調節、表面鍍層、移動安裝、減振隔振等。
性能范圍:流量:0.5~65m3/min   升壓:9.8~58.8kPa
JTS系列羅茨風機型號如下:JTS-50羅茨鼓風機 JTS-65羅茨鼓風機 JTS-80羅茨鼓風機 JTS-100羅茨鼓風機 JTS-125羅茨鼓風機 JTS-150羅茨鼓風機 JTS-200羅茨鼓風機 JTS-250羅茨鼓風機
JTS系列羅茨風機使用說明書
一、用途及使用條件
1、用途
JTS系列羅茨風機主要應用于污水處理,水泥旋窯系統,亦可用于其它行業輸送干凈空氣,但不宜輸送易燃易爆、有毒及腐蝕介質。
2、使用條件
2.1介質中微粒雜質的最大尺寸不得超過最小間隙的一半。
2.2使用壓力不得高于鼓風機銘牌所規定的升壓。
2.3進氣溫度一般不高于40℃
二、風機的潤滑
在后墻板(或齒輪箱)注油孔處加注潤滑油至油位指示針的紅點位置。在前墻板注油孔處用油槍加注適量潤滑脂。
潤滑劑用量表

潤 滑 劑

型 號

潤滑油

潤滑脂

備 注

N68防銹汽輪機油

3號MoS2鋰基脂或硅系列潤滑脂

JTS-50、65

約0.31 L

約10g/孔

潤滑油中不允許含有水份、樹脂和焦油物質等成份

JTS-80、100

約0.75 L

約15g/孔

JTS-125、150

約1.75 L

約25g/孔

JTS-200、250

約3.20 L

約45g/孔


三、羅茨風機的拆卸與組裝
機組屬重要設備,不能隨便拆卸及調整,必要時,在充分理解和掌握本資料后,方可進行。
1.拆卸
1.1拆卸中的注意事項
(1)所有聯接件和嵌合件一律刻上配合標記,特別是齒輪。
(2)不要損傷零部件,尤其是配合表面。
(3)所有墊片在拆卸時,都要測定其厚度。
(4)拆卸后的部件,特別是軸承應注意避免灰塵污染。
1.2拆卸步驟
從機組上拆掉所有附件---排放齒輪箱中的油---卸下皮帶輪(或聯軸器)---卸下齒輪箱及調整螺釘---卸下齒輪---卸下軸承蓋---卸下機殼兩側墻板。
2.組裝
2.1組裝中的注意事項
(1)檢查被拆卸的零件有無損傷現象,應特別注意檢查配合部位,若發現損傷時,應進行修復或更換。
(2)軸承應先清洗干凈,再涂上潤滑油,在安裝軸承時,工具、手等都應清洗干凈。
(3)將配合部位的灰塵徹底清除,然后涂上油。
(4)密封墊如有破損或失落時,則應更換相同厚度、材質的墊片。
2.2組裝步驟
(1)將驅動側的墻板(前墻板)安裝在機殼上。
(2)將葉輪部由齒輪端裝入機殼內。
(3)將齒輪端墻板安裝在機殼上,注意軸向總間隙,不夠時可選配機殼密封墊。
(4)組裝前后軸承。組裝前軸承時,軸承箱內應填充1/2~1/3軸承空間的潤油脂。
(5)組裝齒輪。
(6)將驅動側軸承和鎖緊螺母一同裝上,裝上軸承壓蓋。
(7)調整間隙,打入定位銷。
(8)裝皮帶輪及其它附件。
2.3間隙調整
羅茨鼓風機的裝配關鍵是保證其工作間隙在規定范圍內,從而保證其性能和安全運行。間隙數據如下:

參 數

型 號

葉輪 -- 機殼

葉輪 — 機殼

葉輪—前墻板

葉輪 – 后墻板

a(a1、a2、a3)

b(b1、b2)

c

d

(1)葉輪---機殼間隙(a1、a2、a3)的調整:是通過機殼與墻板定位銷孔來保證的,因而用戶在拆卸風機時,一定不能損壞定位銷孔。

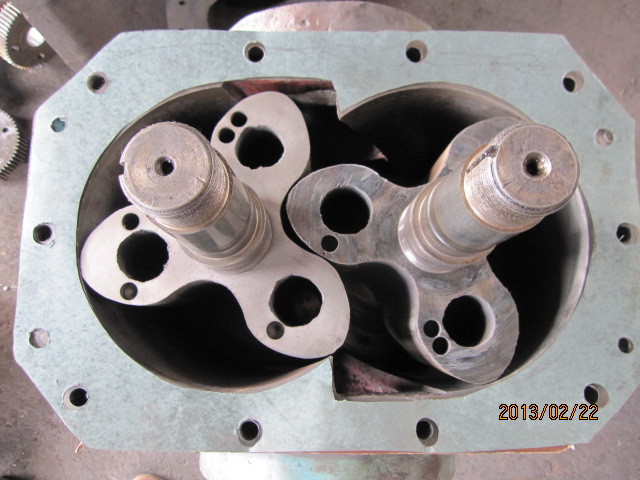

(2)葉輪---葉輪間隙(b1、b2)的調整:將葉輪轉到間隙示意圖c)位置,將從動齒輪對準主動齒輪標記壓入軸上,依次裝入齒輪擋圈,止動墊片和鎖緊螺母,并將鎖緊螺母稍稍緊上。將葉輪部試轉一圈,若不能轉動,將葉輪回轉以使接觸處在上,用銅棒輕輕敲打葉輪間隙較大部位,使齒輪與軸的錐部配合相對移動,從而達到調整葉輪間隙的目的。當葉輪之間間隙符合規定值時,將齒輪鎖緊。
(3)葉輪---墻板軸向間隙(c、d)的調整:裝配墻板時應先保證軸向總間隙c+d(調整機殼密封墊厚度)。再通過前墻板上的四組調節螺釘對葉輪軸向進行調整(見下圖),保證兩端間隙c和d的
四、主要配件及易損件
主 要 配 件

名稱

型號

主動葉輪

從動葉輪

軸承

齒輪



代號

數量

代號

數量

代號

數量

代號

數量

JTS-50

JTS50.1.1

1

JTS50.1.2

1

6305RS/P6

6305ZZ

3

JTS50.1-05

2

JTS-65

JTS65.1.1

1

JTS65.1.2

1

1

JTS-80

JTS80.1.1

1

JTS80.1.2

1

6307RS/P6

6308RS/P6

6308ZZ

2

JTS80.1-05

2

1

JTS-100

JTS100.1.1

1

JTS100.1.2

1

1

JTS-125

JTS125.1.1

1

JTS125.1.2

1

6311RS/P6

6311ZZ

3

JTS80.1-05

2

JTS-150

JTS150.1.1

1

JTS150.1.2

1

1

JTS-200

JTS200.1.1

1

JTS200.1.2

1

6314RS/P6

6311ZZ

3

JTS80.1-05

2

JTS-250

JTS250.1.1

1

JTS250.1.2

1

1


JTS-50、65型羅茨風機易損件清單

序號

名稱

代號

數量

1

止動墊圈16

GB858-88

2

2

止動墊圈16

GB858-88

2

3

圓螺母M16X1.5

GB812-88

2

4

圓螺母M25X1.5

GB812-88

2

5

調整螺釘M12X35

JTS80.1-50

4

6

氈圈23X29X5

FJ145-79

1

7

擋油環

TSB.1-43

2

8

骨架油封B32X52X12

GB9877.1-88

2


JTS-80、100型羅茨風機易損件清單

序號

名稱

代號

數量

1

止動墊圈25

GB858-88

2

2

止動墊圈40

GB858-88

2

3

圓螺母M40X1.5

GB812-88

2

4

圓螺母M25X1.5

RC1.1-29

2

5

調整螺釘M12X35

JTS80.1-50

4

6

氈圈37X53X6

FJ145-79

1

7

擋油環

TSC.1-43

2

8

骨架油封B50X80X12

GB9877.1-88

2


JTS-125、150型羅茨風機易損件清單

序號

名稱

代號



1

止動墊圈45

GB858-88

2

2

止動墊圈55

GB858-88

數量

3

圓螺母M55X2

GB812-88

2

4

鎖緊螺母

RD.1-29

2

5

調整螺釘M12X30

JTS125.1-50

4

6

氈圈52

FJ145-79

1

7

擋油環

TSC.1-43

2

8

骨架油封B65X110X12

GB9877.1-88

2


JTS-200、250型羅茨風機易損件清單

序號

名稱

代號

數量

1

止動墊圈60

GB858-88

2

2

止動墊圈72

GB858-88

2

3

鎖緊螺母M60X2

TSE200.1-49

2

4

鎖緊螺母M70X2

TSE200.1-49

2

5

調整螺釘M12X35

JTS80.1-50

4

6

氈圈65

FJ145-79

1

7

擋油環

TSE.1-43

2

8

骨架油封B80X110X12

GB9877.1-88

2
